概要

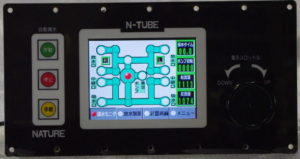

液晶画面でポンプの動作をモニタする制御システムです。
機能
| 自動揚水 | 自動揚水装置と同等の機能 |
|---|---|

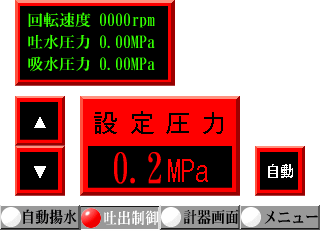

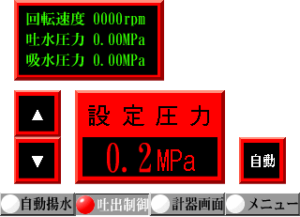

| 放水圧制御 | 放水圧制御装置と同等の機能 |
| 放水流量表示 | 0～2000[l/min] |
| ポンプ回転計 | 0～4500[rpm] |
| 流量積算表示 | 0～999900[l] |
| 稼働時間表示 | 0～99h99m |
特徴
- タッチパネルにより、直感的な操作が可能です。
抵抗膜方式の採用により、手袋をしたままでも

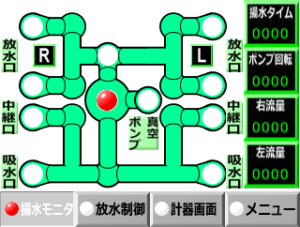

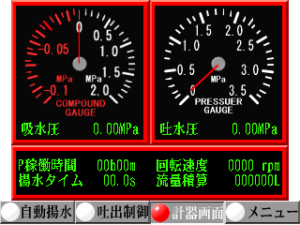

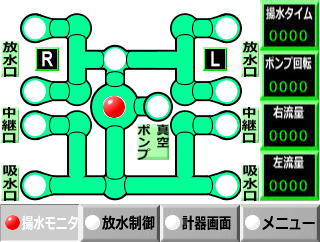

タッチ操作が可能です。 - 目的に応じて4つの画面を切り替えて使用します。
- 電子スロットルによるスロットルの電子制御が可能です。又、手動による操作も可能です。
- 液晶画面にはSHARP製5.7インチ液晶を採用致しておりますので信頼性、視認性に優れています。
仕様
| 電源電圧 | 24V |
|---|---|
| 消費電流 | 3A |
| 絶縁抵抗 | 5MΩ以上（DC500V） |
| 外形寸法 | |
| 操作パネル | H167mm×W315×D100mm |
| 制御盤 | H237mm×W347mm×W115mm |
